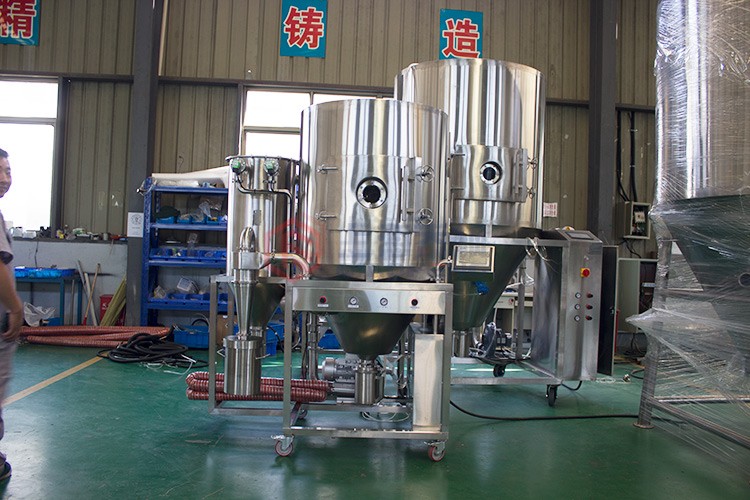

噴霧干燥塔的作用原理：

空氣經過濾和加熱，進入干燥器頂部空氣分配器，熱空氣呈螺旋狀均勻地進入干燥室。料液經塔體頂部的高速離心霧化器或高壓霧化器，噴霧成極細微的霧狀液珠，與空氣并流接觸在極短的時間內可干燥為成品。成品連續地由干燥塔底部和旋風分離器中輸出，微塵物料由脈沖布袋收集器收集，廢氣由風機排空。

噴霧干燥塔的特點

1、干燥速度快，完成只需數秒鐘;

2、適宜于熱敏性物料干燥;

3、使用范圍廣:根據物料的特性，可以用于熱風干燥、離心造粒和冷風造粒，大多特性差異很大的產品都能用此機生產;

4、由于干燥過程是在瞬間完成的，產成品的顆?；旧夏鼙３忠旱谓频那驙?，產品具有良好的分散性，流動性和溶解性;

5、生產過程簡化，操作控制方便。噴霧干燥通常用于固含量60%以下的溶液，干燥后，不需要再進行粉碎和篩選，減少了生產工序，簡化了生產工藝。對于產品的粒徑、松密度、水份，在一定范圍內，可改變操作條件進行調整，控制、管理都很方便;

6、為了使物料不受污染和延長設備壽命，凡是與物料接觸部分，均可以采用不銹鋼材料制造。

噴霧干燥塔的主要類型

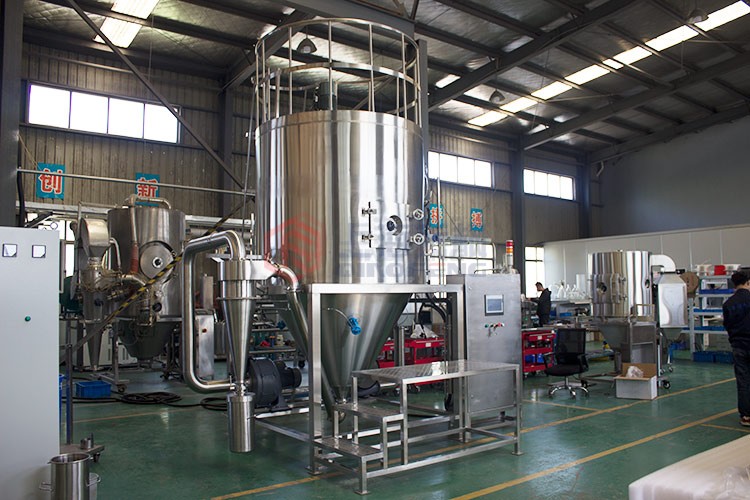

1、離心噴霧干燥設備

高速離心噴霧干燥是液體工藝成形和干燥工業中*廣泛應用的工藝。

*適用于從溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品。因此，當成品的顆粒大小分布、殘留水份含量、堆積密度和顆粒形狀必須符合精確的標準時，噴霧干燥是一道十分理想的工藝。

性能特點：

1）干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95%-98%的水份，完成干燥時間僅需數秒鐘，特別適用于熱敏性物料的干燥。

2）產品具有良好的均勻度、流動性和溶解性，產品純度高，質量好。

3）生產過程簡化，操作控制方便。對于含濕量40-60%(特殊物料可達90%)的液體能一次干燥成粉粒產品，控制和管理都很方便。

適應物料：

化學工業: 氟化鈉(鉀)、堿性染料顏料、染料中間體、復合肥、甲醛硅酸、催化劑、硫酸劑、氨基酸、白炭黑等。

塑料樹脂：AB，ABS乳液、尿醛樹脂、酚醛樹脂、密膠(脲)甲醛樹脂、聚乙烯、聚氯乙烯等。

食品工業：富脂奶粉、胳朊、可可奶粉、代乳粉、獵血粉、蛋清(黃)等。

食物及植物：燕麥、雞汁、咖啡、速溶茶、調味香料肉、蛋白質、大豆、花生蛋白質、水解物等。

糖類: 玉米漿、玉米淀粉、葡萄糖、果膠、麥芽糖、山梨酸鉀等。

陶瓷：氧化鋁、瓷磚材料、氧化鎂、滑石粉等。

2、壓力噴霧干燥設備

工作原理：

本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置，回收率在96－98%以上。

性能特點：

1）干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95%－98%的水份，完成干燥的時間僅需要十幾秒到數十秒種，特別適用于熱敏性物料的干燥。

2）所有產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。

3）使用范圍廣，根據物料的特性，可以用熱風干燥， 也可以用冷風造粒，對物料的適應性強。

4）操作簡單穩定，控制方便，容易實現自動化作業。

適應物料：

噴霧干燥粒：

化工：有催化劑、樹脂、合成洗衣粉、油脂類、硫銨、染料、染料中間體、白炭黑、石墨、磷銨等。

食品：氨基酸及類似物、調味料、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。

制藥：中成藥、農藥、抗生素、醫藥沖劑等。

陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。

噴霧造粒：各種肥體、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥。

噴霧冷卻造粒：胺基脂肪酸、石蠟、甘油酸脂、牛脂等。

噴霧結晶、噴霧濃縮、噴霧反應等方面經常用到。

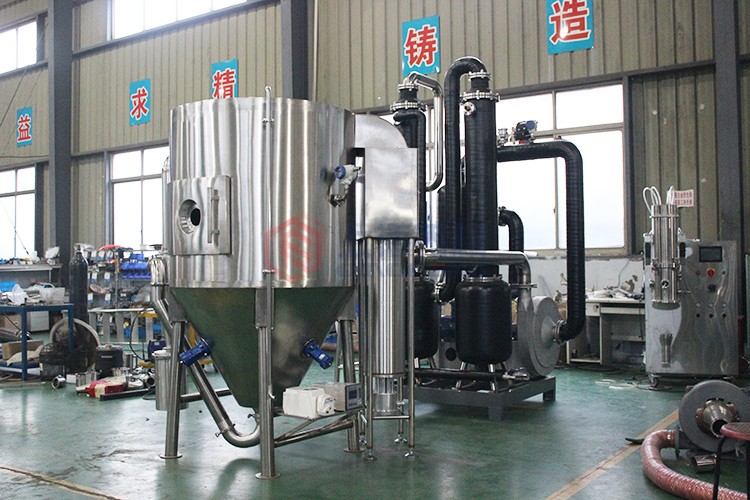

3、中藥噴霧干燥設備

該機采用全封閉形式，所有部件均采用不銹鋼制造，配有三級凈化裝置，過濾的的空氣達十萬級要求。筒體與頂部裝有冷壁裝置，使壁溫<80℃，干燥塔內裝有氣刷掃塔裝置。

經該機干燥后的中藥浸膏粉，不會出現焦化變質現象，大大增加了收粉率（95%以上），而且不會產生混藥現象和粘壁現象。

工作原理：

中藥浸膏高速離心噴霧裝置是離心式噴霧干燥技術在特定物料干燥中的應用,也是利用高速離心式霧化器使物料分散成霧狀，與熱空所充分接觸，完成瞬間干燥，形成粉狀成品的干燥裝置。

性能特點：

1） 塔體具有冷風夾套；

2 ）塔體上裝有自動振打裝置；

3 ）塔體、管路配有快開清洗孔及排污孔；

4 ）可以配自動控制恒溫加料罐；

5 ）可以配手工高壓洗塔隨機附件；

6）與物料接觸的部分采用不銹鋼材料制作；（或全不銹鋼制造）

7 ）物料收集采用兩極旋風除塵裝置，或一級旋風除塵器和濕式除塵器；

8）進風溫度實現自動控制及連續裝置。

9 ）可以配氣掃裝置

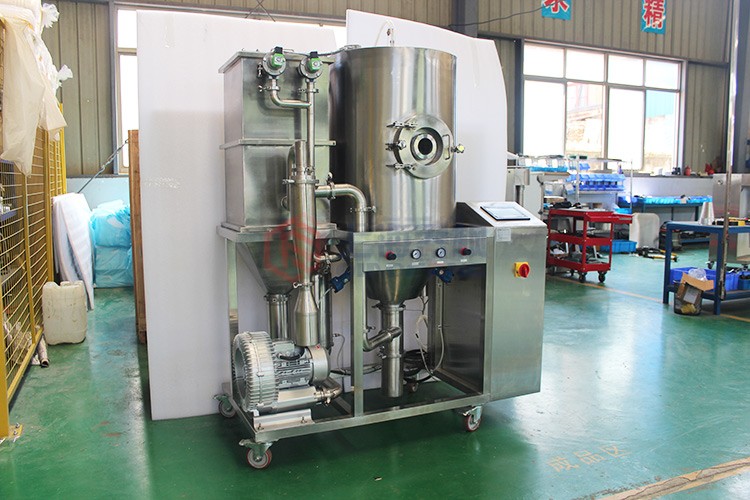

4、氣流噴霧干燥設備

工作原理：

主要是將空氣或水蒸氣通過高速?gòu)膰娮靽姵?，靠摩擦力使料液分離成細小霧滴，使其與熱空氣完全接觸來形成熱交換，整個過程不到半分鐘。對粘性較大的物料效果很好，是其他噴霧干燥機無法比擬的。而且操作方便。

產品應用：

主要應用有化工業：膠乳、染料、樹脂等;食品工業有麥芽糖、糊精、淀粉等;乳品工業，建材工業也經常用到。

噴霧干燥塔的操作規程

噴霧干燥系統的操作程序?yàn)椋鞔_設備技術特性→設備檢查確認→生產操作→停車操作→清洗系統。具體規程如下：

1、明確設備（噴霧干燥塔）技術特性

液體處理量：270-400kg/h； 蒸發水量：170-250kg/h； 成品產量：100-150kg/h；

進風溫度≥185-240℃； 出風溫度≤95℃

2、設備檢查確認

檢查生產用水、電、汽正常與否；檢查電壓、電流儀表信號是否正常。

檢查中間罐攪拌器的油位，及時添加潤滑油；攪拌槳有無脫落，及時緊固；開動攪拌器，觀察轉動是否正常，有無雜音。

管道連接處是否裝好密封材料，然后將其連接，以**不讓未經加熱的空氣進入干燥室。

開車運行前，應將干燥室、物料管線、中間罐、收料筒等與物料接觸的器件、部件清洗干凈，符合產品質量的衛生要求。(開車前90℃熱水洗罐及高壓管)

對設備的各潤滑點按要求加好潤滑油。

用點動的方式檢查各傳動設備運轉是否靈活，轉向是否正確。

關緊觀察窗，上好收料筒，檢查各管路接點、閥門等密封狀況是否良好

工藝參數、操作規程是否明晰。

徹底排凈分汽缸及管道中汽凝水，慢慢打開蒸汽閥門。

3、生產操作

1）先開啟送風機→開啟排風機開啟電加熱補嘗→開啟霧化器→保持負壓100-200 Pa，排凈分汽包缸及蒸汽管中汽凝水，緩慢打開汽閥，預熱干燥塔0.5-1小時左右（風道，塔內等冷凝水全部變?yōu)檎羝懦鲆院蠓娇砷_(kāi)啟物料泵進料）。

2）進料后正常負壓維持50-150Pa，調節下料量，控制塔溫75-90℃，水分小于5%；干燥過程中隨時注意物料罐中物料液位。

3）成品包裝：將噴霧干燥并冷卻至室溫的調味料（粉）產品接照標準檢驗合格后，根據質量要求裝袋稱重，放入檢驗合格證后，封口縫包入庫（庫房要求保持良好的通風效果及干燥）。

4、停車操作

1）每一批物料干燥完成后，加入中間罐的熱水開關打開，以便清洗霧化器、霧化盤、料管、泵等。

2）停車順序?yàn)橥Ｕ羝?供料泵→電加熱器→霧化器（調節出風溫度，使進料速度在15-20之間，進風溫度降到150℃，關霧化器）→關閉振打→干燥排風機→送風機關（進風溫度降到110℃）→閉電源。

5、清洗系統

1)為**干燥塔體及其管道和所有與成品接觸的部件的清潔，得到**的產品、有規則的清洗設備是十分必要的。

2)當產品更換時，或是設備已經停24小時以上而未清洗的，應作一次全面徹底的清洗。

干洗：用刷子、掃帚、吸塵器清掃。 濕洗：用60-80℃的熱水進行清洗。

酸洗：將硝酸（HNO3）配成1-2%濃度的溶液，加熱溫度不超過95℃進行洗滌，然后用水清洗。

堿洗：氫氧化鈉（NaOH）配成0.5-1%濃度的溶液，加熱到60-80℃進行洗滌，然后用水清洗。

3）當進行濕洗和化學洗滌后，應將設備和各部件安裝好，進行高溫消毒，時間15-30分鐘。

4）在本設備清洗時，應注意不能用氯及其化合物洗滌。

5）空氣過濾器的清洗，應按周?chē)h(huán)境條件，即空氣中含塵量的高低而定，一般含量高的3-6星期清洗一次，含塵量低的6-8星期清洗一次。
